Агрегат 41

Обрабатывающие центры
Аватара пользователя
Nikita
Опытный
Опытный
Сообщения: 451
Зарегистрирован: 11 фев 2010 22:23
Благодарил (а): 2 раза
Поблагодарили: 26 раз

Агрегат 41

#46

Сообщение Nikita »

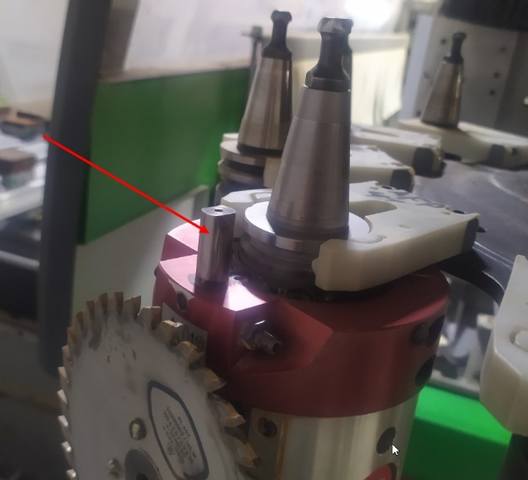

Самое главное, вы делаете эти вещи на свой страх и риск, после всех изменений тесты проводите на медленной подаче с пультом в руках. Сначала убедитесь, что на ручном режиме вы можете прокрутить магазин по кругу и агрегат ни за что не задевает. Проверьте правильно ли ориентирована ось С при захвате агрегата из магазина, если нет - агрегат окажется на полу.
Сдвиг Z - это расстояние от плоскости шпинделя, куда стыкуется инструмент до оси вращения пилы - вам надо самим измерить его, он может отличаться.
можно опытным путем его вычислить, задав правильный диаметр пилы и сделать пробный рез, измерить глубину. ВАЖНО!! правильно задавайте толщину материала, например, задали вы МДФ LPZ=16мм, глубина реза 6мм, а МДФ у вас по факту 16,3 глубина при правильных параметрах агрегата и пилы будет 6.3. Конечно, надо еще учитывать в принципе состояние рабочего стола, ну это уже отдельная история....
Ing.Z - это расстояние от плоскости шпинделя, куда стыкуется инструмент до низа агрегата, это нужно для "понимания" программой не врежется ли агрегат в рабочий стол или в деталь.
Расстояние - расстояние от оси вращения шпинделя, до плоскости установки пильного диска, учитывайте поправку в случае если толщина пилы, например, 3мм, а зуба 4мм. значит расстояние надо уменьшить на 0.5мм, иначе рез будет смещён.
Orientation C axis, это параметр так же можно открыть через конфигурацию машины(У.У.Д. маг. инстр.) параметр C[grd]. Если у вас нет поворотной оси С, то правильным будет установить для той ячейки, которую вы используете под агрегат 90 градусов. Тогда вы указываете в параметре шпинделя агрегата угол AR ровно такой как надо. Т.е. прямо там на картинке как-будто смотрите на рабочий стол сверху и видите куда у вас направлен шпиндель.
Если у вас поворотная ось С, и по каким-то причинам вы ставите агрегат не штифтом внутрь, а наружу, например, тогда в параметрах ячейки соответственно укажите угол -90 градусов. Тогда станок будет считать что агрегат так же, развёрнут на 180 градусов. Будьте внимательны, с этим делом есть небольшая путаница, но по ходу можно разобраться. Путаница в том, что при отсутствии оси С BW не оптимизирует программу при не правильных параметрах обработки, типа не та сторона обработки, можно поменять стороны и проверить будет ли оптимизировать, чтобы понять что не так. Если есть поворотная ось, то BW может и оптимизировать с неправильными параметрами, но тогда два варианта - шпиндель поедет выдавливать агрегат из магазина или возьмет агрегат, но будет резать воздух или опустится в деталь, такое тоже редко, но случалось. с направлением вращения и множителем - посмотрите шильду на агрегате, что так укзазано.
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#47

Сообщение jawa »

Nikita писал(а): 13 мар 2021 11:55 Если у вас поворотная ось С, и по каким-то причинам вы ставите агрегат не штифтом внутрь, а наружу, например, тогда в параметрах ячейки соответственно укажите угол -90 градусов

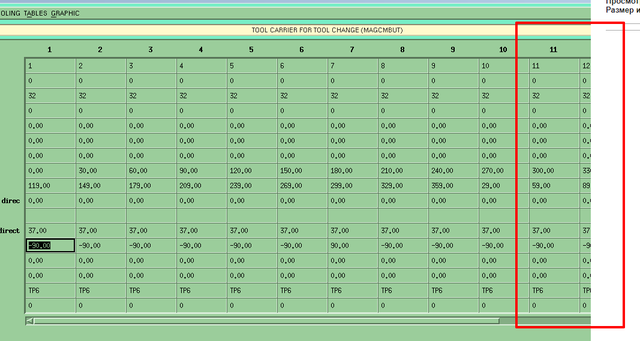

Так и прописано в ячейке 11. Изображение
Но что то тут на мудрено как мне кажется. И еще, пила по умолчанию всегда пилит против своего вращения. А также если прописать угол пилы AZ90 и наклонить ее на агрегате чтоб пилить боковые плоскости. Пила уходит в глубину детали до середины или полностью своим диаметрам, все зависит от выбранной стороны, даже когда глубина стоит 0. Такое чувство что агрегат занимает не то положение по AR. Как будто на оборот. На моделировании все пилит как положено.
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
Nikita
Опытный
Опытный
Сообщения: 451
Зарегистрирован: 11 фев 2010 22:23
Благодарил (а): 2 раза
Поблагодарили: 26 раз

Агрегат 41

#48

Сообщение Nikita »

Что-то не уверен...но вот может проверьте в параметрах инструмента корректировку?
Возможно у вас 0, а надо 1??
P.S. не зря у вас банный лист)) не торопитесь, читайте внимательно.
Последний раз редактировалось Nikita 13 мар 2021 16:15, всего редактировалось 1 раз.
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#49

Сообщение jawa »

Nikita писал(а): 13 мар 2021 15:36 Возможно у вас 0, а надо 1??
А где это смотреть?
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#50

Сообщение jawa »

Nikita писал(а): 13 мар 2021 15:36 не зря у вас банный лист)
Может и не зря, а что это значит?
Вы про это?
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#51

Сообщение jawa »

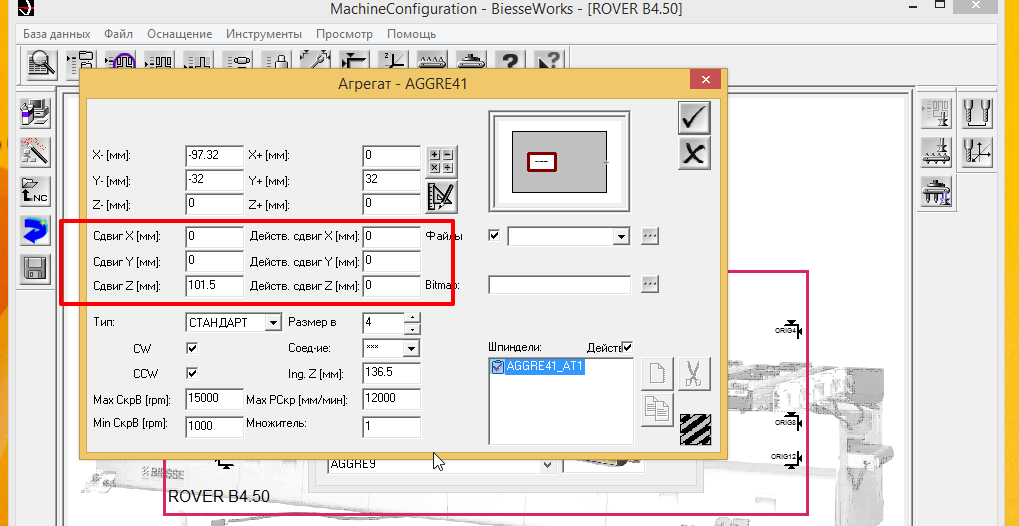

Тут у меня не все параметры заполнены, это так надо?
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
Nikita
Опытный
Опытный
Сообщения: 451
Зарегистрирован: 11 фев 2010 22:23
Благодарил (а): 2 раза
Поблагодарили: 26 раз

Агрегат 41

#52

Сообщение Nikita »

Видимо да
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#53

Сообщение jawa »

Nikita писал(а): 20 мар 2021 22:03Видимо да
Все равно не понятно почему тогда агрегат пилит по умолчанию не в попутном направлении. И рез не получается сделать как надо по боковым странам поставив пилу под 90 градусав.
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#54

Сообщение jawa »

Подскажите по чему при указывании смещений агрегат все равно не сдвигается?
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
ennio
Опытный
Опытный
Сообщения: 3781
Зарегистрирован: 01 дек 2008 19:20
Благодарил (а): 5 раз
Поблагодарили: 44 раза

Агрегат 41

#55

Сообщение ennio »

настоятельно рекомендую параметры вводить не через BW , а через WRT
также
для станка не имеет абсолютно никакого значения попутный рез или встречный- как все прописано так и будет отрабатывать
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#56

Сообщение jawa »

Чере Wrt тоже пробовал, все равно не реагирует.
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
Nikita
Опытный
Опытный
Сообщения: 451
Зарегистрирован: 11 фев 2010 22:23
Благодарил (а): 2 раза
Поблагодарили: 26 раз

Агрегат 41

#57

Сообщение Nikita »

что вы хотите изменить? в обведенной рамке только Z имеет значение для 41 агрегата, если у вы определили, что агрегат у вас смещён, то, может, у вас наклон шпинделя?
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#58

Сообщение jawa »

Nikita писал(а): 05 май 2021 06:29 в обведенной рамке только Z имеет значение для 41 агрегата
Получается что смещение по Х и У и не должно работать, а почему так?
Только для агрегата 41, или для всех не будет работать?
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
jawa
Банный лист
Банный лист
Сообщения: 480
Зарегистрирован: 22 фев 2019 23:00
Благодарил (а): 88 раз

Агрегат 41

#59

Сообщение jawa »

Nikita писал(а): 05 май 2021 06:29 агрегат у вас смещён
агрегатам не получается сделать рез на боковых сторонах.
Rover A-S 1325
Rover A-S 1332
Rover B4.40
Rover B4.50
Аватара пользователя
Nikita
Опытный
Опытный
Сообщения: 451
Зарегистрирован: 11 фев 2010 22:23
Благодарил (а): 2 раза
Поблагодарили: 26 раз

Агрегат 41

#60

Сообщение Nikita »

станок пятиосевой что ли? Да, действительно не получится сделать рез Biesse works имеет свои ограничения. Используйте Bsolid или альфакам.
Или обманывайте его. Смотря что вы хотите делать. Мне приходилось обманывать пятиосевой, чтобы он делал вертикальный рез пилой, ещё и под углом к стороне...но расчеты сделаны через синусы/тангенсы...не очень удобно.
