bsolid 5координат
-
Nikita
- Опытный
- Сообщения: 410
- Зарегистрирован: 11 фев 2010 22:23
- Благодарил (а): 2 раза
- Поблагодарили: 14 раз
bsolid 5координат

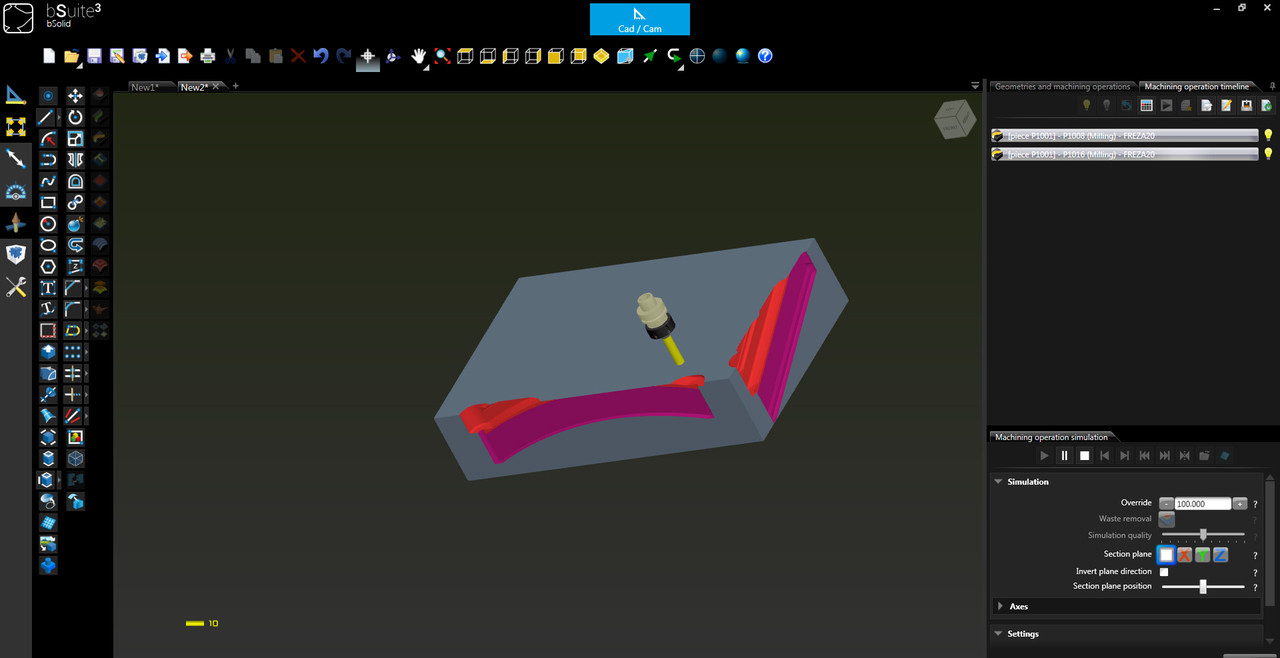

дуга нарисована не на той плоскости если смотреть на рисунок.
т.е. у вас для построения выделена верхняя плоскость, а рисуете вы на боковой.
В bsolid построение и обработка привязаны к плоскости построения элементов, это крайне важно учитывать. у каждой плоскости есть "рабочая сторона", можно инвертировать в параметрах плоскости при необходимости.
т.е. у вас для построения выделена верхняя плоскость, а рисуете вы на боковой.
В bsolid построение и обработка привязаны к плоскости построения элементов, это крайне важно учитывать. у каждой плоскости есть "рабочая сторона", можно инвертировать в параметрах плоскости при необходимости.
bsolid 5координат
в таком случае возьмет наклонную фрезеровку у меня, но т.к. у меня стол нестинговый, а не присоски, этот вариант мне не совсем подходит.
я просто хочу именно перпендикулярно в верхней плоскости отработать, не понимаю почему только, в bsolide это так проблемно
я просто хочу именно перпендикулярно в верхней плоскости отработать, не понимаю почему только, в bsolide это так проблемно
bsolid 5координат
Hi,
It is possible to use Finalize object button: it transfers your drawing to face you want to mill from. At your case to top face (face 0). But it works only with lines.
If you want to use curve, you need to make custom face from that curve, and draw a line on that face. Then you can mill directly, or again use Finalize object button, to transfer it to Top face, so you can mill it with 3 axis. In that case, it will make polyline with lots of lines on your top face.
Здравствуй,
Можно использовать кнопку Завершить объект : она переносит ваш рисунок на лицо , с котором вы хотите фрезеровать. В вашем случае верхнее лицо (лицо 0). Но это работает только со строками.
Если вы хотите использовать кривую, вам нужно сделать новое лицо из этой кривой и нарисовать линию на этом лице. Затем вы можете выполнить фрезерование напрямую или снова использовать кнопку Завершить объект , чтобы перенести его на верхнее лицо, чтобы вы могли фрезеровать его с 3 осями. В этом случае он будет делать ломаную линию с множеством линий на вашей верхнее лицо.
It is possible to use Finalize object button: it transfers your drawing to face you want to mill from. At your case to top face (face 0). But it works only with lines.
If you want to use curve, you need to make custom face from that curve, and draw a line on that face. Then you can mill directly, or again use Finalize object button, to transfer it to Top face, so you can mill it with 3 axis. In that case, it will make polyline with lots of lines on your top face.
Здравствуй,
Можно использовать кнопку Завершить объект : она переносит ваш рисунок на лицо , с котором вы хотите фрезеровать. В вашем случае верхнее лицо (лицо 0). Но это работает только со строками.
Если вы хотите использовать кривую, вам нужно сделать новое лицо из этой кривой и нарисовать линию на этом лице. Затем вы можете выполнить фрезерование напрямую или снова использовать кнопку Завершить объект , чтобы перенести его на верхнее лицо, чтобы вы могли фрезеровать его с 3 осями. В этом случае он будет делать ломаную линию с множеством линий на вашей верхнее лицо.
bsolid 5координат
все равно не понимаю, почему я не могу прописать радиус в полилинии в верхней плоскости с разными Z-координатами, простые линии рисует нормально, а с радиусом не пойми что
